Rénovation d'un collecteur d'eaux usées historique

Illustrations

Description du cas d'utilisation / service / réalisation

Problématique / Besoin :

L'égout situé rue Werner-von-Siemens est un canal historique (premier relevés en 1640), transformé au fil du temps en large canal de 2m sur 2,8m (ou les fournisseurs de télécommunication et électricité ont passé leurs lignes).

L’inspection réalisée en 2011, à mis en lumière de nombreuses fuites et fissures, ainsi que des instabilités structurelles, rendant impossible la réhabilitation de cet ouvrage.

Pour le remplacement de ces canalisations, la contrainte clé était le trafic automobile : La rue Werner-von-Siemens étant très fréquentée, l’intervention (tranchée) devait être la plus réduite possible afin de maintenir autant que possible la circulation.

Logiquement, les solutions en béton (nécessitants du matériel de levage important et une tranchée large) ont été exclues, au bénéfice des canalisations non circulaires en PRV (Polyester Renforcé de fibres de Verre).

Méthode utilisée / Réponse apportée :

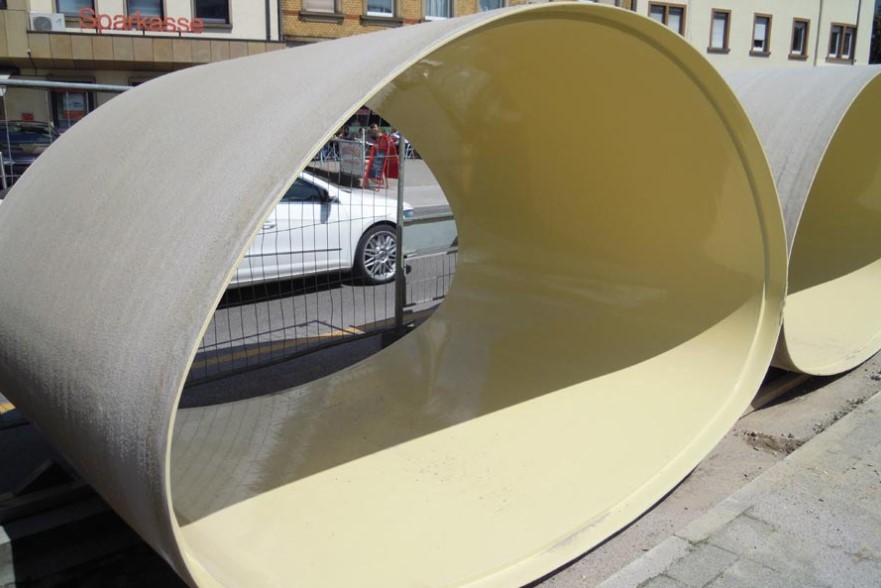

Offrant un intérieur lisse qui garantie une vitesse d’écoulement parfaite (gradient minimum : 0,6%) et nécessitant d’un espace d’installation limité, le NC Line était la solution idéale pour ce projet.

Pour l'installation des 175 mètres de NC Line (chevauchement minimal de 300mm en moyenne), le collecteur d’eau a été vidangé et un pipeline temporaire a été installé.

Afin de s’assurer que cette nouvelle installation supporte les charges liées au trafic, les NC line ont été “noyées” dans le sol liquide (maintenues par des Big-bags), et un regard a été installé.

Enfin la tranchée a été refermée avec une couverture de béton in situ.
