Réalisation

Ecrans acoustiques bâtiment cyber CALID

Illustrations

Description du cas d'utilisation / service / réalisation

Problématique / Besoin :

En Novembre 2016, le Ministère de la Défense lançait un marché estimé à 25 millions d’euros pour la construction d’un bâtiment cyber CALIB (Centre d’Analyse de Lutte Informatique Défensive) en région Rennaise.

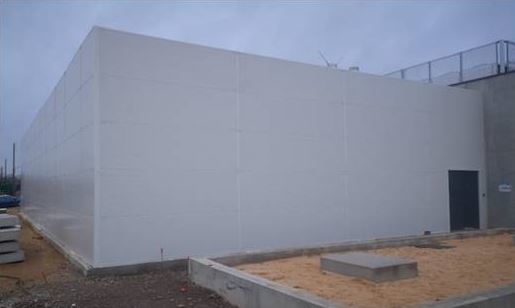

il fallait réaliser le design puis l’installation du « Masque acoustique » autour des 4 groupes frigorifiques et d’un aérocondenseur d’une puissance frigorifique totale de plus de 4MW.

Les objectifs de ce « masque acoustique » tel que défini au cahier des charge était le respect de la réglementation en matière de bruit de voisinage et le confort acoustique des occupants des bureaux des bâtiments voisins en se rapprochant au maximum du niveau très performant (< 56 dB) défini par la norme NFS 31-080 « acoustique – bureaux et espaces associés ».

Méthode utilisée / Réponse apportée :

Pour atteindre ces objectifs dB Vib Ingénierie a réalisé les phases suivantes :

Etudes : Maquette 3D, Mise en plan d’assemblage et de fabrication des éléments, notes de calculs CFD, de tenue mécanique et acoustique.
Approvisionnement des composants de l’installation
Montage sur site par ses propres équipes de monteurs

La solution comportait :

Près de 650 m² de panneaux acoustique EKOMODULE 50
Une structure charpente métallique de plus de 35 T
Près de 400 baffles acoustiques type BA pour le traitement de l’entrée et sortie d’air
1 porte acoustique a doubles vantaux PIL 40

Ecrans acoustiques bâtiment cyber CALID

Description du cas d'utilisation / service / réalisation

Réalisé par :

dB Vib Groupe

Année de réalisation

Lieux de réalisation
