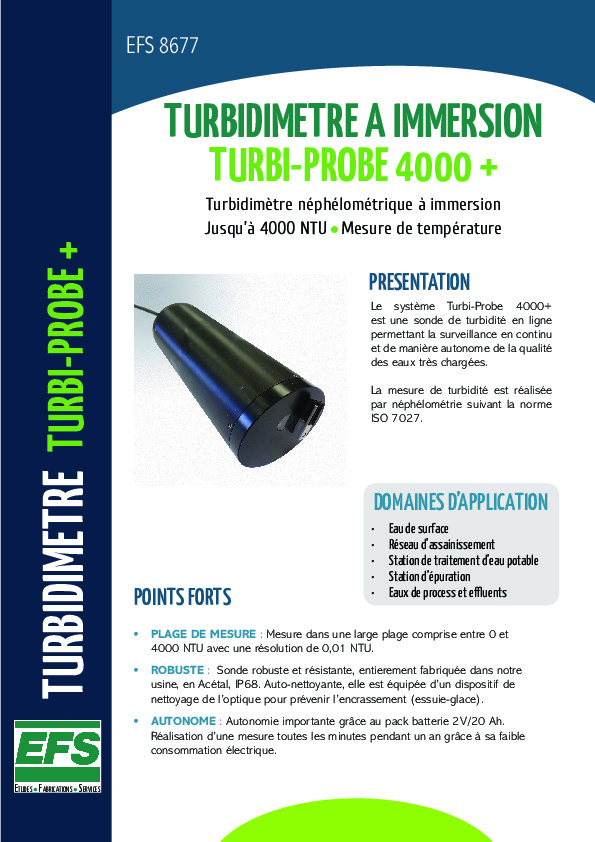

DS_FR_8677_TURBIprobe4000+_v3

EFS 8677
TURBIDIMETRE A IMMERSION
TURBI-PROBE 4000 +
Turbidimètre néphélométrique à immersion
Jusqu’à 4000 NTU•Mesure de température
PRESENTATION
Le système Turbi-Probe 4000+
est une sonde de turbidité en ligne
permettant la surveillance en continu
et de manière autonome de la qualité
des eaux très chargées.
La mesure de turbidité est réalisée
par néphélométrie suivant la norme
ISO 7027.
TURBIDIMETRETURBI-PROBE + DOMAINES D’APPLICATION
• Eau de surface
• Réseau d’assainissement
• Station de traitement d’eau potable
• Station d’épuration
POINTS FORTS • Eaux de process et effluents
• PLAGE DE MESURE : Mesure dans une large plage comprise entre 0 et
4000 NTU avec une résolution de 0,01 NTU.
• ROBUSTE : Sonde robuste et résistante, entierement fabriquée dans notre
usine, en Acétal, IP68. Auto-nettoyante, elle est équipée d’un dispositif de
nettoyage de l’optique pour prévenir l’encrassement (essuie-glace).
• AUTONOME : Autonomie importante grâce au pack batterie 2V/20 Ah.
Réalisation d’une mesure toutes les minutes pendant un an grâce à sa faible
consommation électrique.

ETUDES•FABRICATIONS•SERVICES

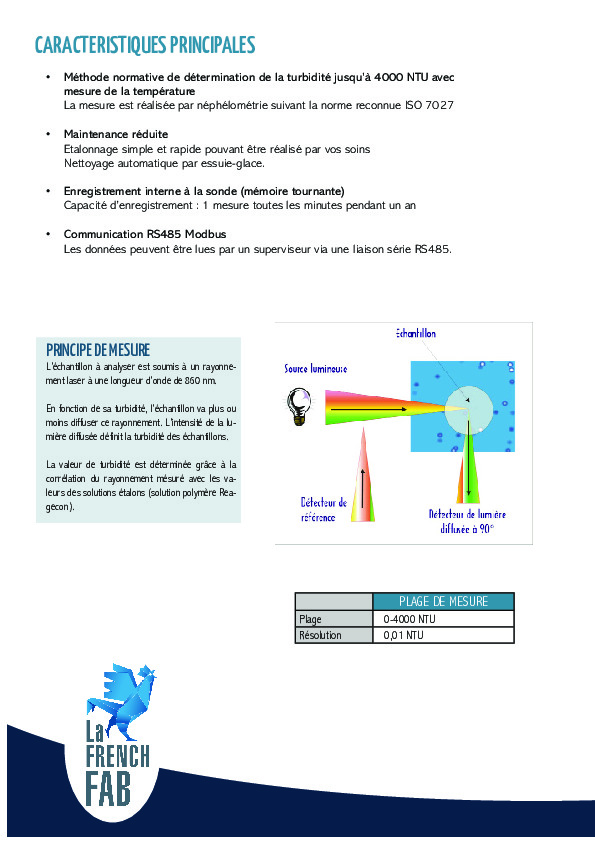

 CARACTERISTIQUES PRINCIPALES
• Méthode normative de détermination de la turbidité jusqu’à 4000 NTU avec
mesure de la température
La mesure est réalisée par néphélométrie suivant la norme reconnue ISO 7027
• Maintenance réduite
Etalonnage simple et rapide pouvant être réalisé par vos soins
Nettoyage automatique par essuie-glace.
• Enregistrement interne à la sonde (mémoire tournante)
Capacité d’enregistrement : 1 mesure toutes les minutes pendant un an
• Communication RS485 Modbus
Les données peuvent être lues par un superviseur via une liaison série RS485.

PRINCIPE DE MESURE
L’échantillon à analyser est soumis à un rayonnement
laser à une longueur d’onde de 860 nm.
En fonction de sa turbidité, l’échantillon va plus ou
moins diffuser ce rayonnement. L’intensité de la lumière
diffusée définit la turbidité des échantillons.
La valeur de turbidité est déterminée grâce à la
corrélation du rayonnement mésuré avec les valeurs
des solutions étalons (solution polymère Reagecon
).


PLAGE DE MESURE
Plage 0-4000 NTU
Résolution 0,01 NTU

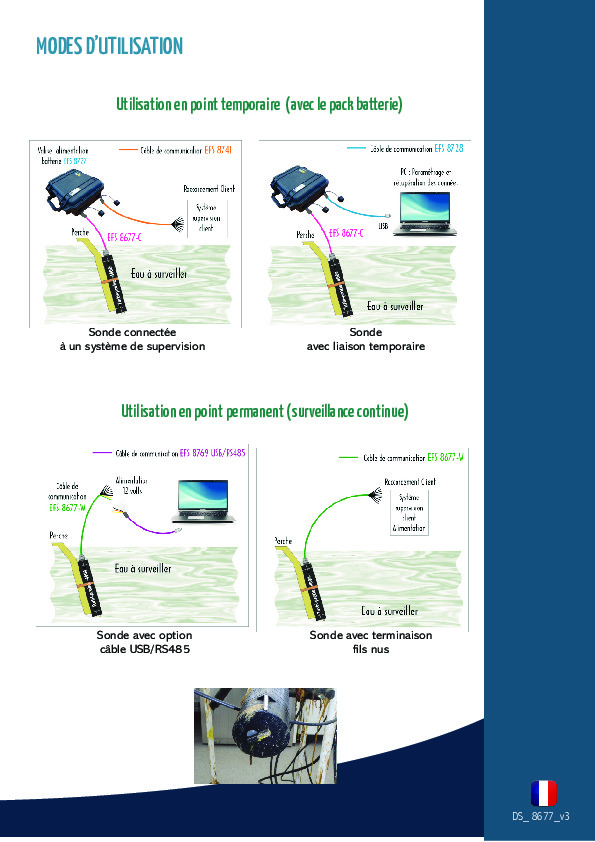

 MODES D’UTILISATION
Utilisation en point temporaire (avec le pack batterie)




Sonde connectée Sonde
à un système de supervision avec liaison temporaire

Utilisation en point permanent (surveillance continue)




Sonde avec option Sonde avec terminaison
câble USB/RS485 fils nus




DS_ 8677_v3

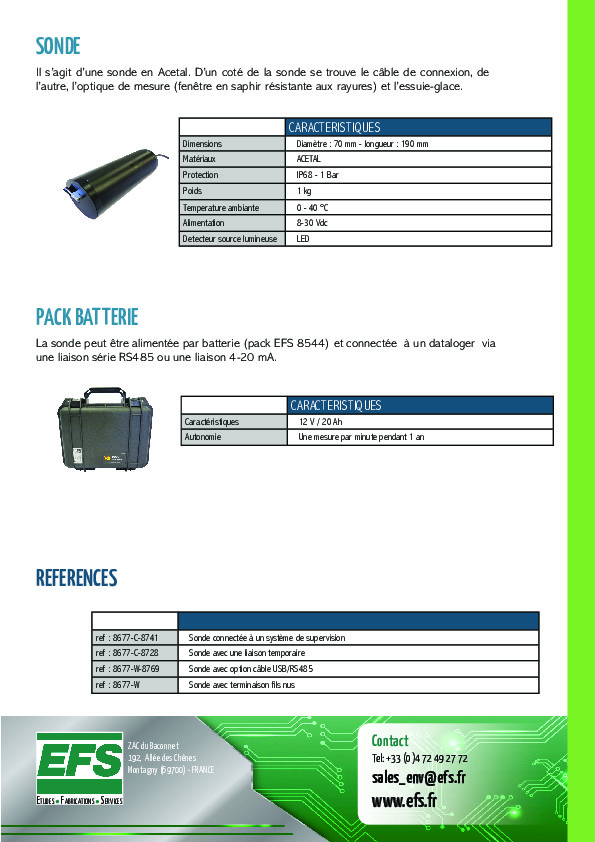

 SONDE
Il s’agit d’une sonde en Acetal. D’un coté de la sonde se trouve le câble de connexion, de
l’autre, l’optique de mesure (fenêtre en saphir résistante aux rayures) et l’essuie-glace.

CARACTERISTIQUES
Dimensions Diamètre : 70 mm - longueur : 190 mm
Matériaux ACETAL
Protection IP68 - 1 Bar
Poids 1 kg
Temperature ambiante 0 - 40 °C
Alimentation 8-30 Vdc
Detecteur source lumineuse LED

PACK BATTERIE
La sonde peut être alimentée par batterie (pack EFS 8544) et connectée à un dataloger via
une liaison série RS485 ou une liaison 4-20 mA.

CARACTERISTIQUES
Caractéristiques 12 V / 20 Ah
Autonomie Une mesure par minute pendant 1 an


REFERENCES
ref : 8677-C-8741 Sonde connectée à un système de supervision
ref : 8677-C-8728 Sonde avec une liaison temporaire
ref : 8677-W-8769 Sonde avec option câble USB/RS485
ref : 8677-W Sonde avec terminaison fils nus


ZAC du Baconnet Contact
192, Allée des Chênes Tel: +33 (0)4 72 49 27 72
Montagny (69700) - FRANCE sales_env@efs.fr
ETUDES•FABRICATIONS•SERVICES www.efs.fr
