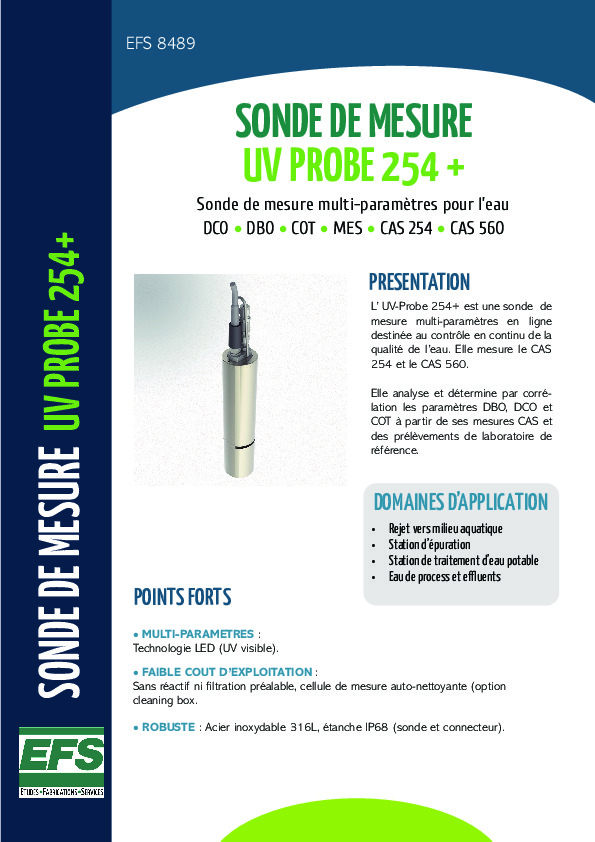

EFS 8489
SONDE DE MESURE
UV PROBE 254 +
Sonde de mesure multi-paramètres pour l’eau
DCO • DBO • COT • MES • CAS 254 • CAS 560
PRESENTATION
L’ UV-Probe 254+ est une sonde de
mesure multi-paramètres en ligne
destinée au contrôle en continu de la
qualité de l’eau. Elle mesure le CAS
254 et le CAS 560.
Elle analyse et détermine par corrélation
les paramètres DBO, DCO et
COT à partir de ses mesures CAS et
des prélèvements de laboratoire de
SONDE DE MESUREUV PROBE 254+ référence.
DOMAINES D’APPLICATION
• Rejet vers milieu aquatique
• Station d’épuration
• Station de traitement d’eau potable
• Eau de process et effluents
POINTS FORTS
• MULTI-PARAMETRES :
Technologie LED (UV visible).
• FAIBLE COUT D’EXPLOITATION :
Sans réactif ni filtration préalable, cellule de mesure auto-nettoyante (option
cleaning box.
• ROBUSTE : Acier inoxydable 316L, étanche IP68 (sonde et connecteur).

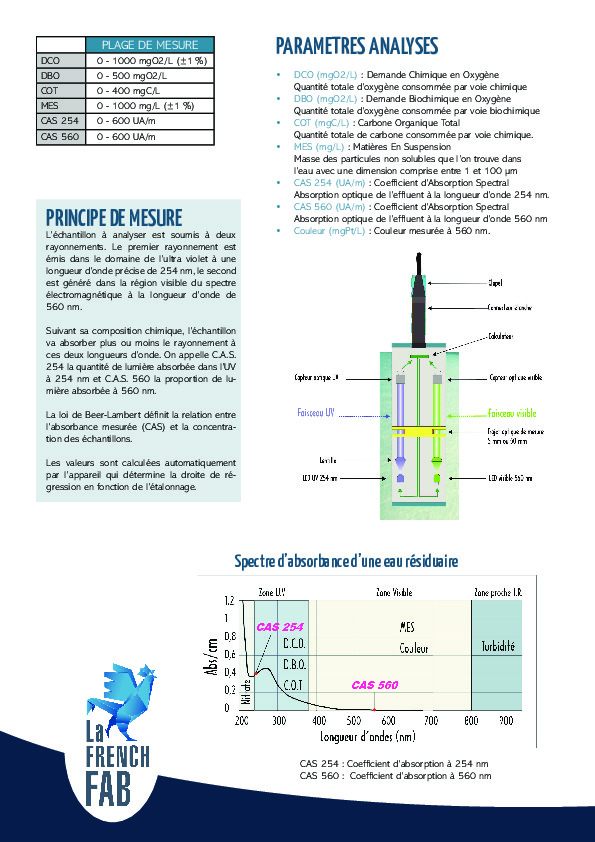

PLAGE DE MESURE PARAMETRES ANALYSES
DCO 0 - 1000 mgO2/L (±1 %)
DBO 0 - 500 mgO2/L • DCO (mgO2/L) : Demande Chimique en Oxygène
COT 0 - 400 mgC/L Quantité totale d’oxygène consommée par voie chimique
• DBO (mgO2/L) : Demande Biochimique en Oxygène
MES 0 - 1000 mg/L (±1 %) Quantité totale d’oxygène consommée par voie biochimique
CAS 254 0 - 600 UA/m • COT (mgC/L) : Carbone Organique Total
CAS 560 0 - 600 UA/m Quantité totale de carbone consommée par voie chimique.
• MES (mg/L) : Matières En Suspension
Masse des particules non solubles que l’on trouve dans
l’eau avec une dimension comprise entre 1 et 100 µm
• CAS 254 (UA/m) : Coefficient d’Absorption Spectral
Absorption optique de l’effluent à la longueur d’onde 254 nm.
PRINCIPE DE MESURE • CAS 560 (UA/m) : Coefficient d’Absorption Spectral
Absorption optique de l’effluent à la longueur d’onde 560 nm
L’échantillon à analyser est soumis à deux • Couleur (mgPt/L) : Couleur mesurée à 560 nm.
rayonnements. Le premier rayonnement est
émis dans le domaine de l’ultra violet à une
longueur d’onde précise de 254 nm, le second
est généré dans la région visible du spectre
électromagnétique à la longueur d’onde de
560 nm.
Suivant sa composition chimique, l’échantillon
va absorber plus ou moins le rayonnement à
ces deux longueurs d’onde. On appelle C.A.S.
254 la quantité de lumière absorbée dans l’UV
à 254 nm et C.A.S. 560 la proportion de lumière
absorbée à 560 nm.
La loi de Beer-Lambert définit la relation entre
l’absorbance mesurée (CAS) et la concentration
des échantillons.
Les valeurs sont calculées automatiquement
par l’appareil qui détermine la droite de régression
en fonction de l’étalonnage.
Spectre d’absorbance d’une eau résiduaire
CAS 254 : Coefficient d’absorption à 254 nm
CAS 560 : Coefficient d’absorption à 560 nm

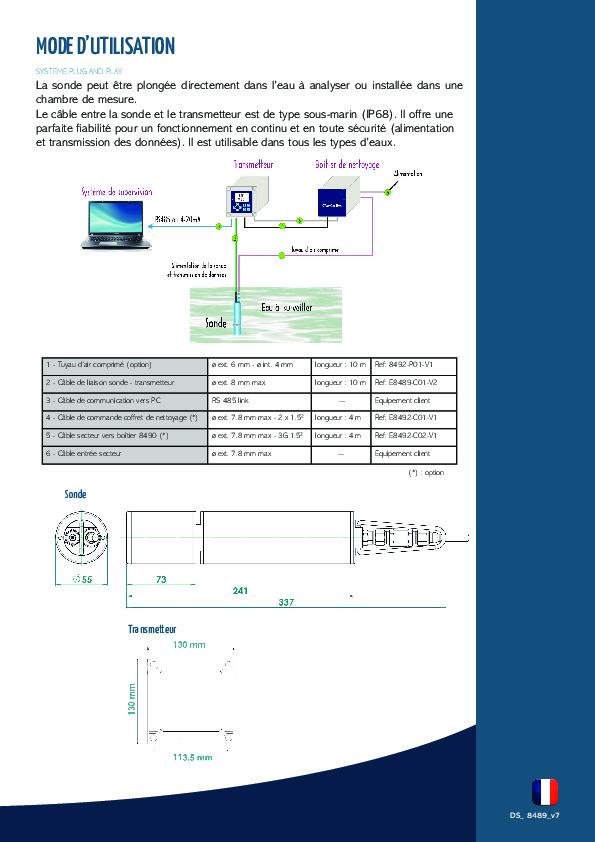

MODE D’UTILISATION
SYSTEME PLUG AND PLAY
La sonde peut être plongée directement dans l’eau à analyser ou installée dans une
chambre de mesure.
Le câble entre la sonde et le transmetteur est de type sous-marin (IP68). Il offre une
parfaite fiabilité pour un fonctionnement en continu et en toute sécurité (alimentation
et transmission des données). Il est utilisable dans tous les types d’eaux.
1 - Tuyau d’air comprimé (option) ø ext. 6 mm - ø int. 4 mm longueur : 10 m Ref: 8492-P01-V1
2 - Câble de liaison sonde - transmetteur ø ext. 8 mm max longueur : 10 m Ref: E8489-C01-V2
3 - Câble de communication vers PC RS 485 link --- Equipement client
4 - Câble de commande coffret de nettoyage (*) ø ext. 7.8 mm max - 2 x 1.5² longueur : 4 m Ref: E8492-C01-V1
5 - Câble secteur vers boîtier 8490 (*) ø ext. 7.8 mm max - 3G 1.5² longueur : 4 m Ref: E8492-C02-V1
6 - Câble entrée secteur ø ext. 7.8 mm max --- Equipement client
(*) : option
Sonde
Transmetteur
DS_ 8489_v7

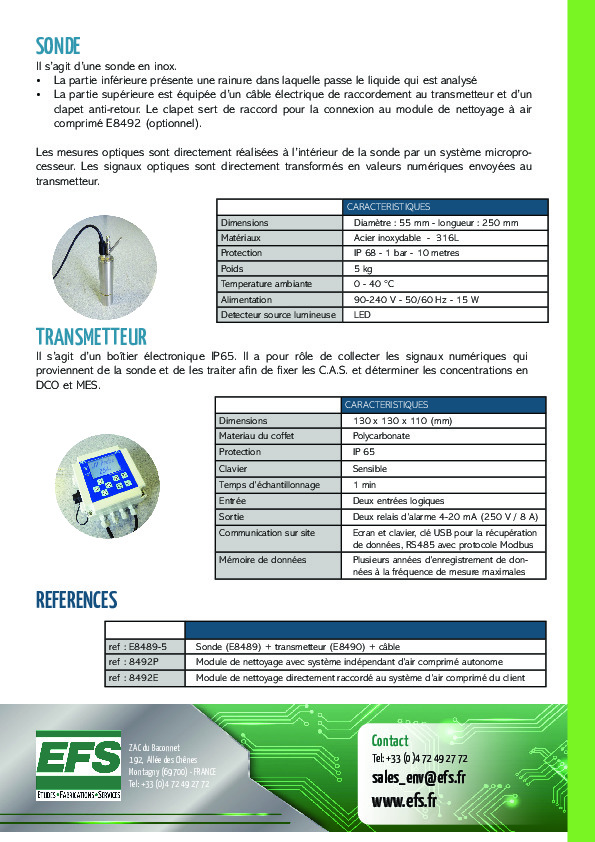

SONDE
Il s’agit d’une sonde en inox.
• La partie inférieure présente une rainure dans laquelle passe le liquide qui est analysé
• La partie supérieure est équipée d’un câble électrique de raccordement au transmetteur et d’un
clapet anti-retour. Le clapet sert de raccord pour la connexion au module de nettoyage à air
comprimé E8492 (optionnel).
Les mesures optiques sont directement réalisées à l’intérieur de la sonde par un système microprocesseur.
Les signaux optiques sont directement transformés en valeurs numériques envoyées au
transmetteur.
CARACTERISTIQUES
Dimensions Diamètre : 55 mm - longueur : 250 mm
Matériaux Acier inoxydable - 316L
Protection IP 68 - 1 bar - 10 metres
Poids 5 kg
Temperature ambiante 0 - 40 °C
Alimentation 90-240 V - 50/60 Hz - 15 W
Detecteur source lumineuse LED
TRANSMETTEUR
Il s’agit d’un boîtier électronique IP65. Il a pour rôle de collecter les signaux numériques qui
proviennent de la sonde et de les traiter afin de fixer les C.A.S. et déterminer les concentrations en
DCO et MES.
CARACTERISTIQUES
Dimensions 130 x 130 x 110 (mm)
Materiau du coffet Polycarbonate
Protection IP 65
Clavier Sensible
Temps d’échantillonnage 1 min
Entrée Deux entrées logiques
Sortie Deux relais d’alarme 4-20 mA (250 V / 8 A)
Communication sur site Ecran et clavier, clé USB pour la récupération
de données, RS485 avec protocole Modbus
Mémoire de données Plusieurs années d’enregistrement de données
à la fréquence de mesure maximales
REFERENCES
ref : E8489-5 Sonde (E8489) + transmetteur (E8490) + câble
ref : 8492P Module de nettoyage avec système indépendant d’air comprimé autonome
ref : 8492E Module de nettoyage directement raccordé au système d’air comprimé du client
Contact
ZAC du Baconnet
192, Allée des Chênes Tel: +33 (0)4 72 49 27 72
Montagny (69700) - FRANCE
Tel: +33 (0)4 72 49 27 72 sales_env@efs.fr
www.efs.fr
