Document

fiche technique des brides à emboîtement express aep - irrigation

fiche technique des brides à emboîtement express aep pour irrigation, dimensions et spécifications

Contenu du document

bride à emboitement (be) express

AEP - IRRIGATION

DN 80 à 800 à emboitement EXPRESS® pour joint EXPRESS®
Revêtement intérieur et extérieur époxy bleu d’épaisseur 250 µm

spécifications des brides

DN	e (mm)	L (mm)	d (mm)	TOLÉRANCE
80	7,00	105	109	Pas de limite	-2,38	10	-10
100	7,20	110	130	Pas de limite	-2,40	10	-10
150	7,80	120	183	Pas de limite	-2,45	10	-10
200	8,40	120	235	Pas de limite	-2,50	10	-10
250	9,00	125	288	Pas de limite	-2,55	10	-10
300	9,60	130	340	Pas de limite	-2,60	10	-10
350	10,20	135	393	Pas de limite	-2,65	10	-10
400	10,80	140	445	Pas de limite	-2,70	10	-10
DN 500-600 : voir catalogue 2015

domaine d’application

Utilisable pour les réseaux d’adduction d’eau potable et d’irrigation

principales caractéristiques

Epaisseur de fonte conforme aux normes EN 545-2010 et ISO 2531-2009
Revêtement extérieur et intérieur renforcé : époxy bleu alimentaire (ACS) d’épaisseur minimum de 250 microns
Joint EXPRESS® en élastomère EPDM de qualité alimentaire (ACS)

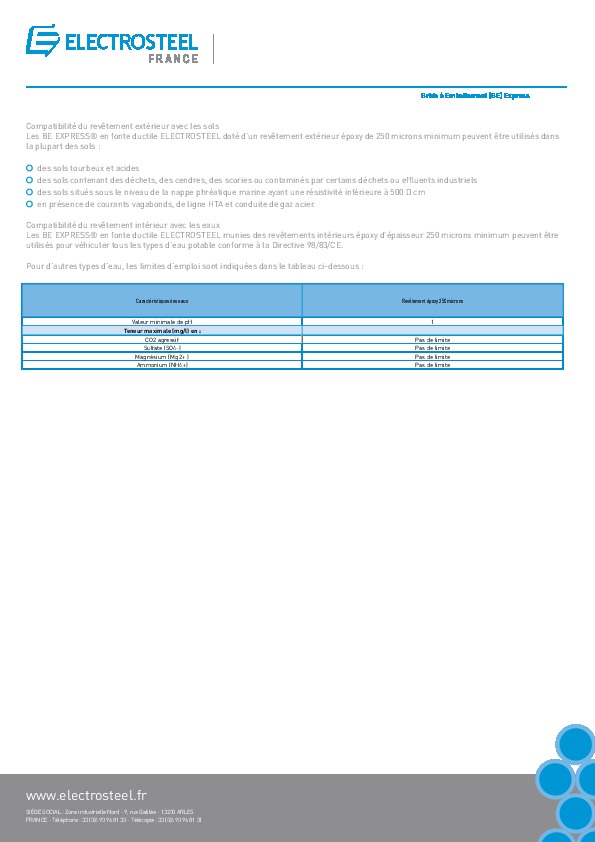

compatibilité des revêtements avec les sols

Les BE EXPRESS® en fonte ductile ELECTROSTEEL avec revêtement extérieur époxy 250 microns peuvent être utilisés dans :

Sols tourbeux et acides
Sols contenant des déchets, des cendres, des scories ou contaminés par certains déchets ou effluents industriels
Sols situés sous le niveau de la nappe phréatique marine ayant une résistivité inférieure à 500 ? cm
Présence de courants vagabonds, de ligne HTA et conduite de gaz acier

compatibilité des revêtements intérieurs avec les eaux

Les BE EXPRESS® peuvent être utilisés pour véhiculer tous types d’eau potable conforme à la Directive 98/83/CE.

Pour d’autres types d’eau, les limites d’emploi sont indiquées comme suit :

Valeur minimale de pH : 1
Teneur maximale (mg/l) en :

CO2 agressif : Pas de limite
Sulfate (SO4-) : Pas de limite
Magnésium (Mg 2+ ) : Pas de limite
Ammonium (NH4+) : Pas de limite
