Ce produit est recommandé pour
- mesure de débit
- installation de réseau d'assainissement
- détermination de précision du débit
Description du produit

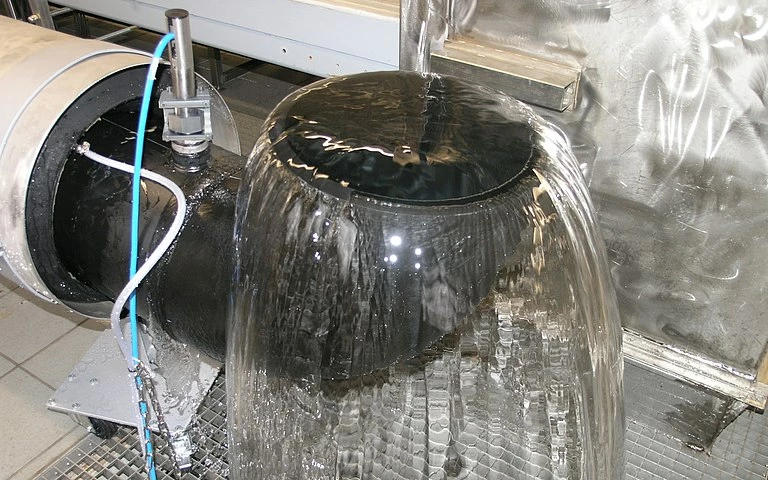

Le Pipe Profiler de NIVUS est un accessoire de mesure innovant conçu pour garantir une précision exceptionnelle dans la détermination du débit dans les conduites pleines. Ce produit se distingue par sa flexibilité d'utilisation, permettant une installation facile même dans des conditions difficiles. Grâce à son poids léger, une seule personne peut l'installer, ce qui facilite grandement sa mise en œuvre sur le terrain. Le Pipe Profiler est particulièrement adapté pour les réseaux d'assainissement, où il assure une mesure précise même dans des conditions de faible débit ou d'écoulement défavorables.

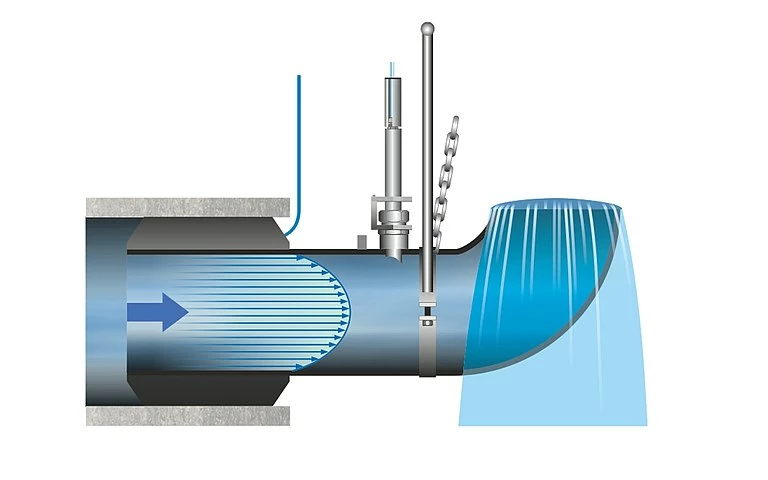

Fabriqué à partir de matériaux robustes tels que le PP H, l'acier inoxydable et le caoutchouc naturel, il est conçu pour résister à des conditions extrêmes, avec une plage de température de service allant de -10 °C à +70 °C. Ses différentes tailles permettent une adaptation à des conduites de diamètres variés, allant de 150 à 600 mm. Le système intègre également une manchette de mesure comprenant un obturateur avec bague de serrage, une armature de remplissage avec conduite de refoulement et support, ainsi qu'un dispositif de fixation du capteur et une aération.
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Diamètre extérieur DN 150 | 148 mm |
| Diamètre extérieur DN 200 | 190 mm |
| Diamètre extérieur DN 300 | 290 mm |
| Diamètre extérieur DN 350 | 290 mm |
| Diamètre intérieur des tubes | 150 à 600 mm |
| Diamètre intérieur DN 150 | 90 mm |
| Diamètre intérieur DN 200 | 141,8 mm |
| Diamètre intérieur DN 300 | 199,4 mm |
| Diamètre intérieur DN 350 | 221,6 mm |
| Longueur totale DN 150 | 835 mm |
| Longueur totale DN 200 | 970 mm |
| Longueur totale DN 300 | 1195 mm |
| Longueur totale DN 350 | 1200 mm |
| Matériaux | PP H, acier inoxydable, caoutchouc naturel |
| Poids capteur DN 150 | 11 kg |
| Poids capteur DN 200 | 15 kg |
| Poids capteur DN 300 | 27 kg |
| Poids capteur DN 350 | 20 kg |
| Pression de remplissage maxi | 1,5 bar |
| Qmax DN 150 | 38 l/s |
| Qmax DN 200 | 95 l/s |
| Qmax DN 300 | 187 l/s |
| Qmax DN 350 | 221 l/s |
| Température de service | -10 °C à +70 °C |
FAQ - Informations clés
Quelle est la pression de remplissage maximale pour le Pipe Profiler ?
La pression de remplissage maximale pour le Pipe Profiler est de 1,5 bar.
Quelle est la plage de température de service pour le Pipe Profiler ?
La température de service pour le Pipe Profiler est comprise entre -10 °C et +70 °C.
Quels sont les matériaux utilisés pour le Pipe Profiler ?
Le Pipe Profiler est fabriqué à partir de PP H, acier inoxydable et caoutchouc naturel.
Quel est le diamètre intérieur des tubes compatibles avec le Pipe Profiler ?
Le Pipe Profiler est compatible avec des tubes d'un diamètre intérieur de 150 à 600 mm.
