Ce produit est recommandé pour
- mesure de débit dans les stations d'épuration
- contrôle de rejets directs
- surveillance de réseaux d'eaux usées industrielles
Description du produit

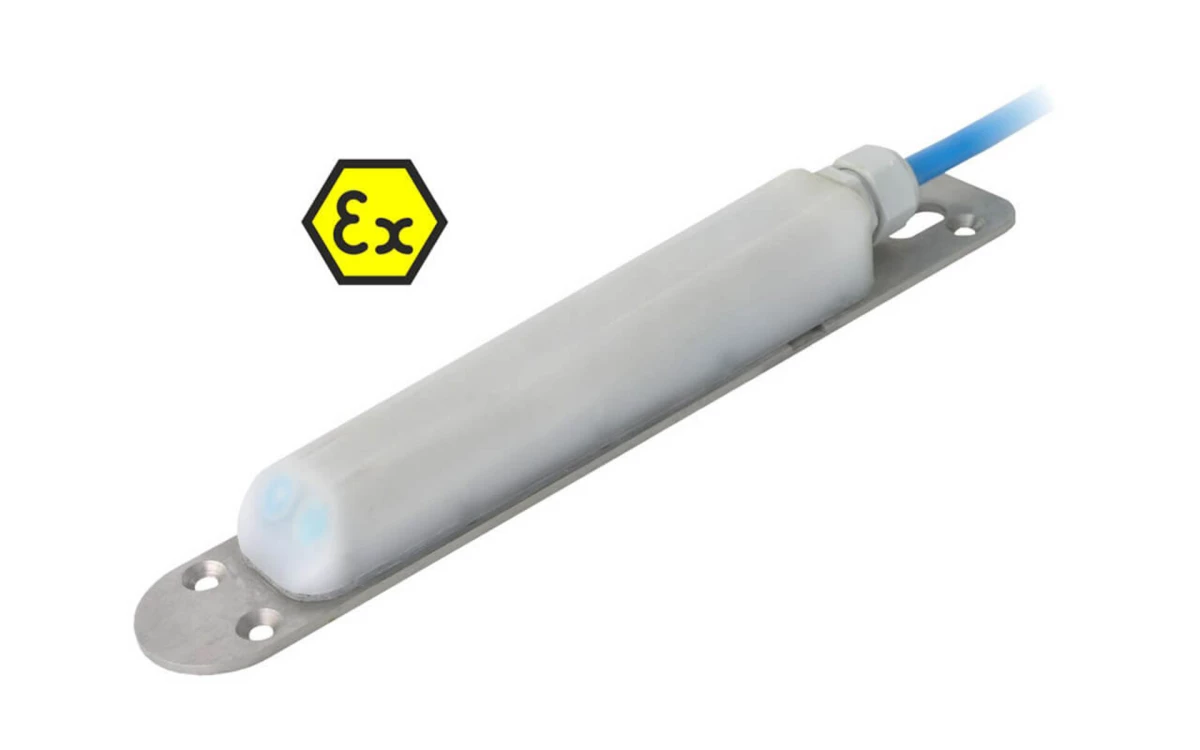

Le capteur hydrodynamique Doppler KDA de Nivus est un dispositif avancé conçu pour la mesure précise de la vitesse d'écoulement dans divers environnements, allant des milieux faiblement à fortement chargés. Grâce à sa forme hydrodynamique et sa technologie Doppler de quatrième génération, ce capteur est idéalement adapté pour une installation sur les parois ou le radier des canaux. Son installation est simple et ne nécessite pas d'équipements additionnels, ce qui en fait une solution économique pour de nombreuses applications industrielles et environnementales.
Le capteur KDA est particulièrement efficace dans les stations d'épuration, où il peut être utilisé pour mesurer les débits d'entrée, de sortie, ainsi que pour la recirculation et le traitement des boues. Sa capacité à fonctionner dans des conditions difficiles, notamment dans des milieux abrasifs et très pollués, est renforcée par une cellule piézométrique protégée mécaniquement. En combinaison avec des convertisseurs de mesure tels que l'OCM FR ou l'OCM F, le KDA constitue un système complet de mesure de débit, assurant une surveillance continue et fiable.
Doté d'une large plage de mesure de vitesse allant de -600 cm/s à +600 cm/s et d'une précision de ±1 % de la valeur finale, le capteur KDA est une solution robuste et polyvalente pour le suivi des flux hydrauliques dans divers réseaux d'assainissement et d'eaux usées industrielles.
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Cône d'émission acoustique | ±5 degrés d'inclinaison |
| Degré de protection | IP 68 |
| Dérive du point zéro (hauteur - pression) | maxi. 0,75% de la valeur finale |
| Diamètre extérieur câble | 9,75mm ±0,25mm / 8,4mm ±0,25mm |
| Longueurs de câble | 10 à 100 m |
| Matériaux en contact avec le milieu | PVDF, acier inoxydable 1.4571, Polyuréthane, Hastelloy C276, Viton, PA/PR |
| Mesure de hauteur - pression (plage de mesure) | 0 à 5m |
| Mesure de la vitesse d'écoulement (plage de mesure) | -600cm/s à +600cm/s |
| Mesure de température (plage de mesure) | -20 °C à +60 °C |
| Plage de mesure de vitesse | -600 à 600 cm/s |
| Précision de mesure | ±1 % de la valeur finale |
| Précision de mesure (hauteur - pression) | +/- 0,5 de la valeur finale |
| Précision de mesure de la température | ±0,5 K. |
| Précision de mesure de la vitesse | ±1% de la valeur finale de l'intervalle de mesure |
| Pression de service | max 4 bars |
| Pression de service max | 4 bars |
| Principe de mesure | Doppler |
| Température de service | -40 à 50 °C |
| Température de stockage | -40 à 70 °C |
| Type de capteurs | Mesure de vitesse avec compensation de température / Mesure de vitesse avec compensation de température et mesure de hauteur |
| Types de câbles | LiYC11Y 2x1,5 + 1 x 2 x 0,34 / LiYC11Y 2x1,5 + 1 x 2 x 0,34 + PA 1,5/2,5 |
FAQ - Informations clés
Quelle est la température maximale de service pour le capteur Nivus KDA Doppler ?
La température maximale de service pour le capteur Nivus KDA Doppler est 50 °C.
Quelle est la plage de mesure de vitesse pour le capteur Nivus KDA Doppler ?
La plage de mesure de vitesse pour le capteur Nivus KDA Doppler est de -600 à 600 cm/s.
Quel est le degré de protection du capteur Nivus KDA Doppler ?
Le capteur Nivus KDA Doppler a un degré de protection IP 68.
Quelle est la longueur maximale de câble disponible pour le capteur Nivus KDA Doppler ?
La longueur maximale de câble disponible pour le capteur Nivus KDA Doppler est de 100 m.
