Ce produit est recommandé pour
- mesure de débit dans les réseaux d'eaux usées industrielles
Description du produit

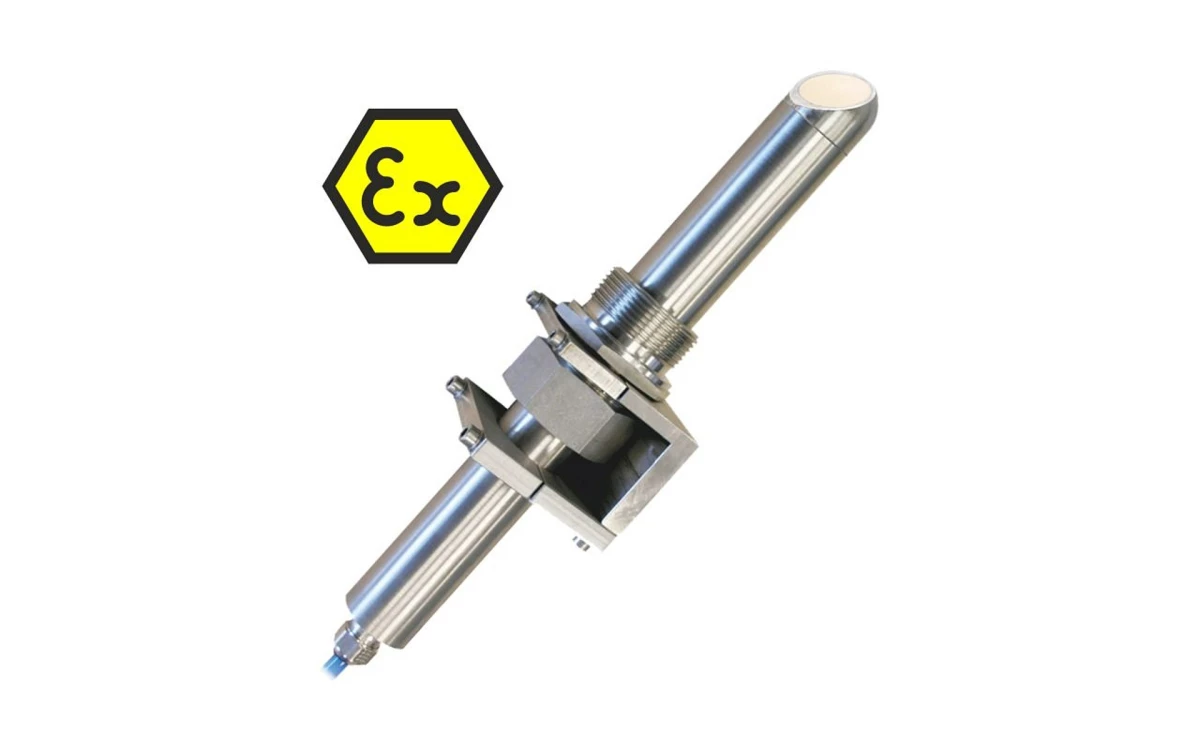

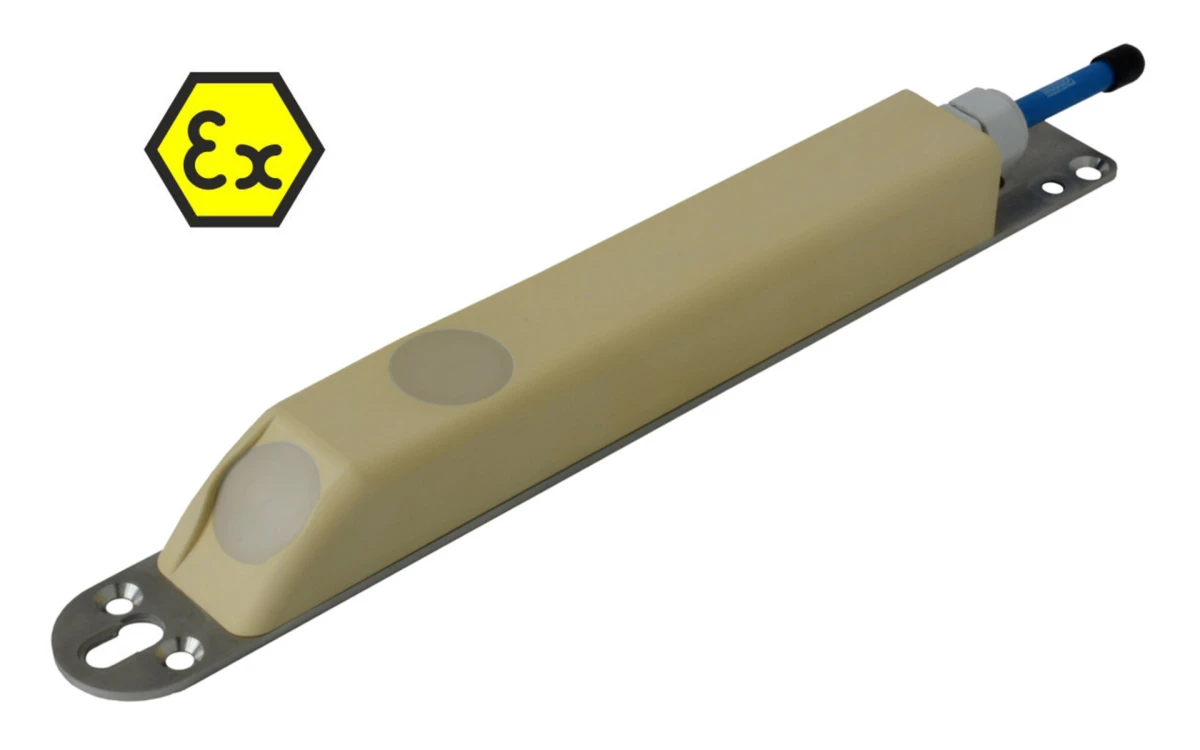

Le capteur de débit à ultrasons Nivus CS2 est un dispositif de mesure de débit de haute précision, conçu pour fonctionner efficacement dans des environnements allant de faiblement à très chargés. Ce capteur est particulièrement adapté à une utilisation sur des conduites de grands diamètres, jusqu'au DN 5000, grâce à sa technologie avancée d'ultrasons. Sa capacité à transmettre des signaux numériques sur de longues distances le rend insensible aux parasites, garantissant ainsi une fiabilité accrue de la mesure.

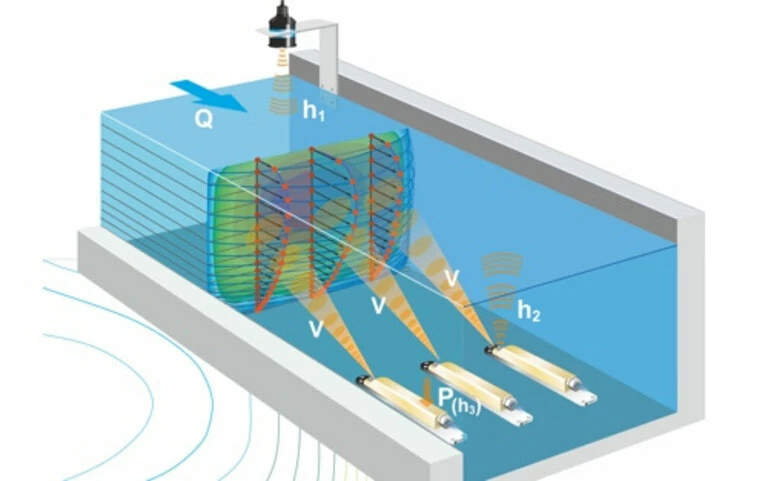

Le Nivus CS2 est conçu pour être installé facilement, sans nécessiter d'équipement additionnel, et peut être utilisé dans divers types de sections, y compris celles à partir de DN1000. Ce capteur est particulièrement efficace pour des mesures continues dans des milieux peu à fortement pollués, ce qui le rend idéal pour des applications industrielles exigeantes. En combinaison avec un convertisseur de mesure tel que le NivuFlow 750, le CS2 constitue un système complet de mesure de débit, incluant des mesures externes de hauteur pour une précision optimale.
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Agréments Ex | II 2 G Ex ib IIB T4 Gb (ATEX) et Ex ib IIB T4 Gb (IECEX) |
| Connexion capteur | Extrémité de câble préconfectionnée pour connexion à l'NivuFlow 750 |
| Degré de protection | IP 68 |
| Diamètre extérieur câble | 8,4 mm ±0,25 mm |
| Longueur de câble | 10 à 100 mètres |
| Longueurs de câble | 10 m, 15 m, 20 m, 30 m, 50 m, 100 m, rallongement possible sur demande |
| Matériaux en contact avec le milieu | Polyuréthane, Acier inoxydable 1.4571, PPO GF30, PTFE, PA6 GF30 |
| Option capteurs résistants aux produits chimiques | En PEEK, tube de gainage Hastelloy C-276, câble avec revêtement en FEP |
| Plage de mesure de vitesse | -100 cm/s à +600 cm/s |
| Précision de mesure | 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%], |V|>0,5 m/s: E_v=1 % |
| Pression de service | max. 4 bars, pour capteur combiné avec cellule de mesure de pression max. 1 bar |
| Pression de service maximale | 4 bars |
| Principe de mesure | Corrélation croisée ultrasonore avec reconnaissance digitale de spectres d'images et Temps de transit - ultrasons |
| Température de service | -20 °C à +50 °C |
| Température de service en zone Ex | -20 °C à +40 °C |
| Température de stockage | -30 °C à +70 °C |
| Type de capteurs | Capteur de vitesse avec compensation de température |
| Types de câbles | LiYC11Y 2 x 1,5 + 1 x 2 x 0,34 + PA 1,/2,5 |
FAQ - Informations clés
Quelle est la température maximale de service pour le capteur de débit à ultrasons Nivus CS2 ?
La température maximale de service pour le capteur de débit à ultrasons Nivus CS2 est de 50°C.
Quelle est la pression de service maximale pour le capteur de débit à ultrasons Nivus CS2 ?
La pression de service maximale pour le capteur de débit à ultrasons Nivus CS2 est de 4 bars.
Quelle est la longueur maximale de câble disponible pour le capteur de débit à ultrasons Nivus CS2 ?
La longueur maximale de câble disponible pour le capteur de débit à ultrasons Nivus CS2 est de 100 mètres.
Quel est le degré de protection du capteur de débit à ultrasons Nivus CS2 ?
Le degré de protection du capteur de débit à ultrasons Nivus CS2 est IP 68.
