Enregistreur de pression LOG40

Enregistrement sur 12 bits de 4 signaux tension, courant et température jusqu’à 43000 mesures.

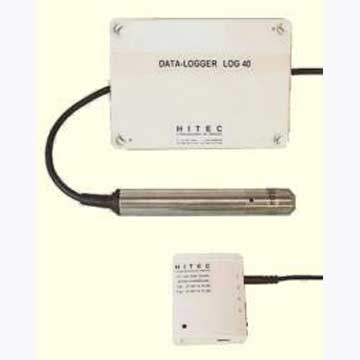

Le data-logger LOG40 est composé d’un enregistreur DAT40 et d’un boîtier de commande LOG420 pour signaux 4-20mA.
Ce boîtier de commande assure l’alimentation et le pilotage d’une boucle 4-20mA permettant ainsi d’obtenir une autonomie très importante de la boucle de courant avec l’utilisation de deux piles 9 volts classiques.

Caractéristiques mécaniques :
- Boîtier autonome étanche LOG40 composé de
- un enregistreur de données DAT40 possédant 4 entrées par jack stéréo 2,5mm,
- une interface USB,
- une LED rouge témoin
- un bouton poussoir pour démarrage manuel,
- un boîtier de commande LOG420 assurant l’alimentation et le pilotage d’une boucle 4-20mA.

Dimension : 125 x 160 x 78 mm

Poids : 550 grammes

Caractéristiques techniques :
- Nombre d’entrées : 4 entrées configurables pour signaux tension, courant, T°
- Type de mesure : 0 à 2,5 V, 4-20 mA, Pt 100, Pt 1000,...
- Résolution : Acquisition sur 12 bits, soit 0,6 mV
- Précision : +/- 2mV (soit +/- 1 %)
- Précision de l’horloge : +/- 1 minute par mois à 25°C
- Conditions d’utilisation : -20°C à +70°C et 95 % d’humidité relative
- Durée de vie des piles : 1 an pour une utilisation typique
- Mémoire : 64 ko (soit 43000 mesures sur 12 bits)

Configuration de l’enregistreur :
- L’enregistreur DAT40 doit être raccordé par port USB au PC et configuré préalablement à l’aide du logiciel. Vous pouvez parfaitement configurer le data-logger en usine, et le raccorder en dermière minute sur site et lancer le démarrage par le bouton-poussoir.
- Pour le démarrage, vous pouvez choisir, soit un départ immédiat, soit un départ différé programmable, soit un départ manuel sur site par bouton poussoir (en appuyant 3 secondes sur celui-ci). Une Led rouge vous signale chaque acquisition de mesure. (De plus, si vous utiliser la commande du 4-20mA par le Log420, une Led verte de synchronisation vous indiquera également chaque acquisition).
- Pour récupérer les données, il suffit de brancher le cordon USB, et de suivre les instructions du logiciel. Vous pouvez décharger les données sans interrompre l’acquisition des mesures. Pour tous les détails sur la programmation, la lecture et la visualisation des enregistrements, veuillez consulter le manuel d’utilisation du logiciel.
Echantillonnage et enregistrement des informations

Le data-logger peut enregistrer 3 types de données :

- les données "événements" qui peuvent se produire à tout moment : enclenchement du bouton poussoir, connexion au PC, arrêt de l’enregistrement, pile faible, fin de fichier.
- les données "capteur" correspondant aux voies sélectionnées pendant la configuration.
- la tension de la pile interne.

L’enregistreur stocke 64Ko de données correspondant à 43000 valeurs.
Récupération des données

Pour récupérer les données, il suffit d’ouvrir le boîtier de protection étanche, puis raccorder le port USB du DAT40 et télécharger les données (ne jamais le connecter si la température est inférieure à 0°C !). Vous pouvez également déconnecter les entrées signaux et emmener le LOG40 au centre technique pour le transfert.
Piles

La durée de vie dépend de la température et de la fréquence d’acquisition (intervalle d’étalonnage). La durée de vie d’une pile neuve est d’environ 1 an pour une utilisation avec un intervalle d’échantillonnage d’une minute.

- Enregistreur DAT40

L’enregistreur DAT40 possède une pile lithium, 3 volts type CR-2032, 180mAh, diamètre 20mm, épaisseur 3,2mm.

Pour remplacer la pile, ouvrez le boîtier étanche, débranchez l’enregistreur du PC (si celui-ci est relié par le port USB), dévisser le couvercle du DAT40 et faites glisser la pile hors de son support (en mémorisant le sens de la pile). Insérez une pile neuve en respectant la polarité, repositionnez soigneusement le couvercle et revissez-le.

- Boîtier de commande LOG420

Pour remplacer les piles de l’alimentation du boîtier de commande et du signal 4-20mA, ouvrez le boîtier étanche du LOG40, puis débrancher les 2 piles 9 volts et remplacez les. Si vous n’arrêtez pas l’enregistrement en cours, vous aurez des mesures aberrantes durant le temps du remplacement.

Consultez le manuel d’utilisation du logiciel.

GARANTIE 1 AN.
