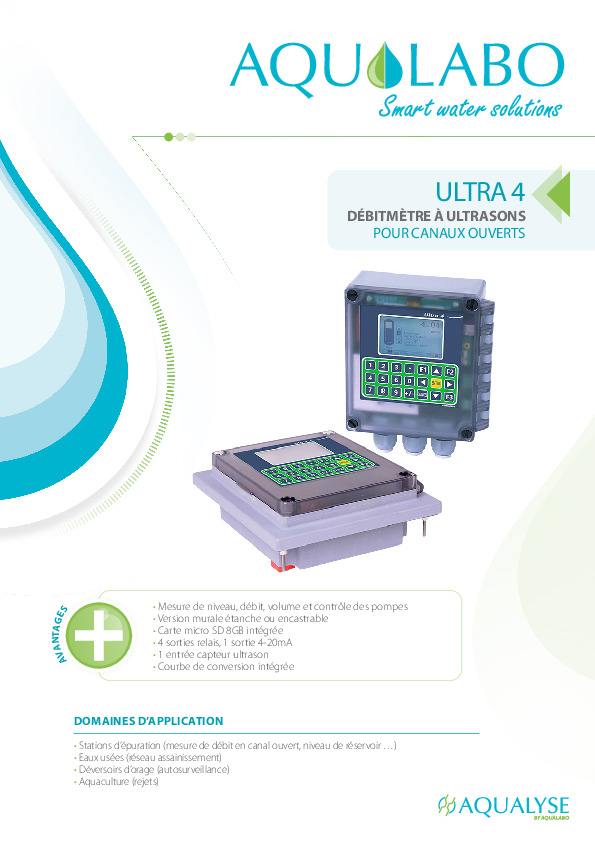

Fiche technique Débitmètre ULTRA4

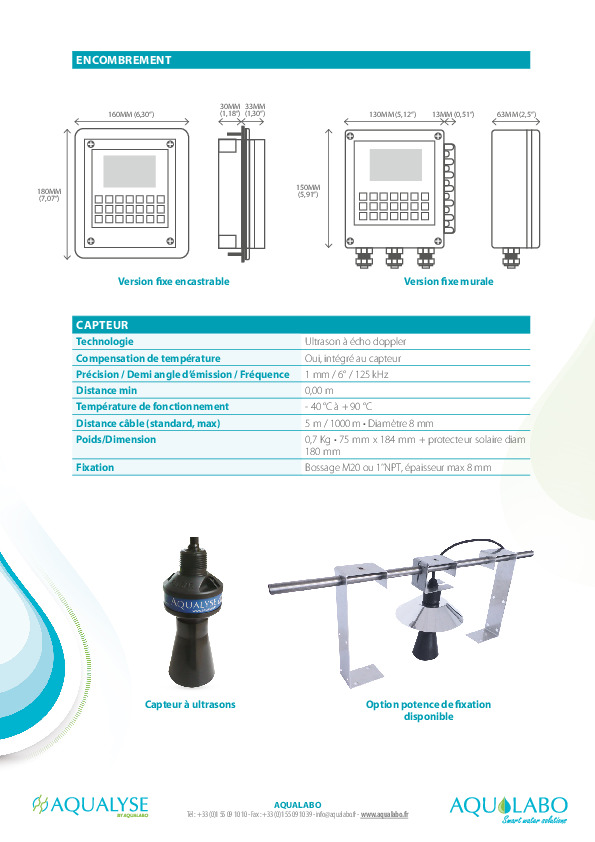

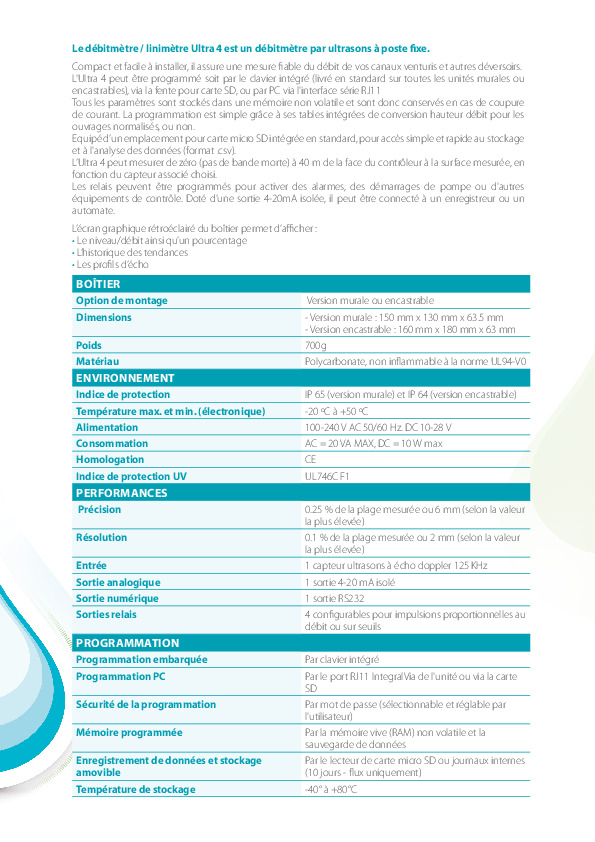

AVANTAGES • Mesure de niveau, débit, volume et contrôle des pompes • Version murale étanche ou encastrable • Carte micro SD 8GB intégrée • 4 sorties relais, 1 sortie 4-20mA • 1 entrée capteur ultrason • Courbe de conversion intégrée DOMAINES D’APPLICATION • Stations d’épuration (mesure de débit en canal ouvert, niveau de réservoir …) • Eaux usées (réseau assainissement) • Déversoirs d’orage (autosurveillance) • Aquaculture (rejets) ULTRA 4 DÉBITMÈTRE À ULTRASONS POUR CANAUX OUVERTS BOÎTIER Option de montage Version murale ou encastrable Dimensions - Version murale : 150 mm x 130 mm x 63.5 mm - Version encastrable : 160 mm x 180 mm x 63 mm Poids 700g Matériau Polycarbonate, non inflammable à la norme UL94-V0 ENVIRONNEMENT Indice de protection IP 65 (version murale) et IP 64 (version encastrable) Température max. et min. (électronique) -20 ºC à +50 ºC Alimentation 100-240 V AC 50/60 Hz. DC 10-28 V Consommation AC = 20 VA MAX, DC = 10 W max Homologation CE Indice de protection UV UL746C F1 PERFORMANCES Précision 0.25 % de la plage mesurée ou 6 mm (selon la valeur la plus élevée) Résolution 0.1 % de la plage mesurée ou 2 mm (selon la valeur la plus élevée) Entrée 1 capteur ultrasons à écho doppler 125 KHz Sortie analogique 1 sortie 4-20 mA isolé Sortie numérique 1 sortie RS232 Sorties relais 4 configurables pour impulsions proportionnelles au débit ou sur seuils PROGRAMMATION Programmation embarquée Par clavier intégré Programmation PC Par le port RJ11 IntegralVia de l'unité ou via la carte SD Sécurité de la programmation Par mot de passe (sélectionnable et réglable par l'utilisateur) Mémoire programmée Par la mémoire vive (RAM) non volatile et la sauvegarde de données Enregistrement de données et stockage amovible Par le lecteur de carte micro SD ou journaux internes (10 jours - flux uniquement) Température de stockage -40° à +80°C Le débitmètre / linimètre Ultra 4 est un débitmètre par ultrasons à poste fixe. Compact et facile à installer, il assure une mesure fiable du débit de vos canaux venturis et autres déversoirs. L'Ultra 4 peut être programmé soit par le clavier intégré (livré en standard sur toutes les unités murales ou encastrables), via la fente pour carte SD, ou par PC via l'interface série RJ11 Tous les paramètres sont stockés dans une mémoire non volatile et sont donc conservés en cas de coupure de courant. La programmation est simple grâce à ses tables intégrées de conversion hauteur débit pour les ouvrages normalisés, ou non. Equipé d’un emplacement pour carte micro SD intégrée en standard, pour accès simple et rapide au stockage et à l'analyse des données (format .csv). L’Ultra 4 peut mesurer de zéro (pas de bande morte) à 40 m de la face du contrôleur à la surface mesurée, en fonction du capteur associé choisi. Les relais peuvent être programmés pour activer des alarmes, des démarrages de pompe ou d'autres équipements de contrôle. Doté d’une sortie 4-20mA isolée, il peut être connecté à un enregistreur ou un automate. L’écran graphique rétroéclairé du boîtier permet d’afficher : • Le niveau/débit ainsi qu’un pourcentage • L’historique des tendances • Les profils d’écho AQUALABO Tél : +33 (0)1 55 09 10 10 - Fax : +33 (0)1 55 09 10 39 - info@aqualabo.fr - www.aqualabo.fr ENCOMBREMENT CAPTEUR Technologie Ultrason à écho doppler Compensation de température Oui, intégré au capteur Précision / Demi angle d’émission / Fréquence 1 mm / 6° / 125 kHz Distance min 0,00 m Température de fonctionnement - 40 °C à + 90 °C Distance câble (standard, max) 5 m / 1000 m • Diamètre 8 mm Poids/Dimension 0,7 Kg • 75 mm x 184 mm + protecteur solaire diam 180 mm Fixation Bossage M20 ou 1’’NPT, épaisseur max 8 mm 180MM (7,07“) 160MM (6,30“) 30MM (1,18“) 33MM (1,30“) Version fixe encastrable 130MM (5,12“) 63MM (2,5“) 13MM (0,51“) Version fixe murale 150MM (5,91“) Option potence de fixation disponible Capteur à ultrasons
