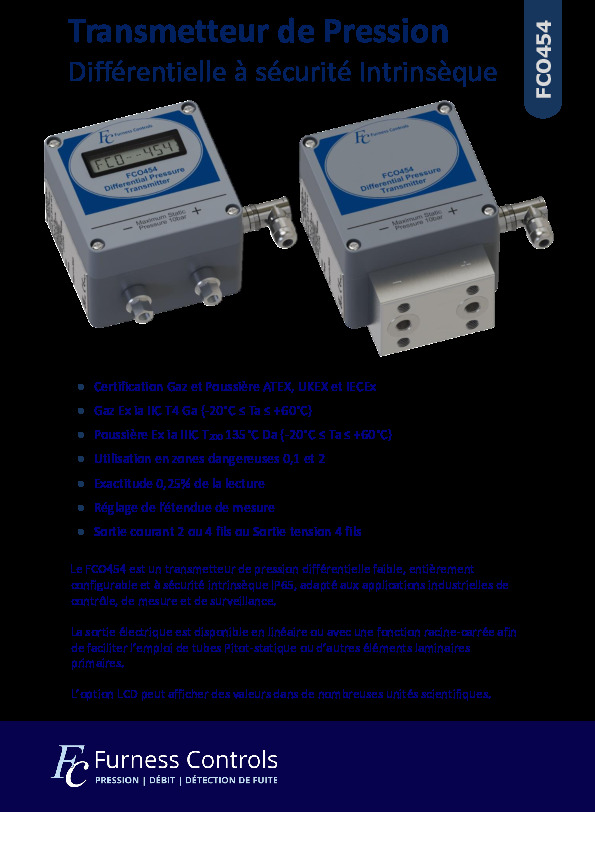

FCO454 Français

Transmetteur de Pression 4 5
Différentielle à sécurité Intrinsèque 4 O CF



• Certification Gaz et Poussière ATEX, UKEX et IECEx
• Gaz Ex ia IIC T4 Ga (-20°C ? Ta ? +60°C)
• Poussière Ex ia IIIC T200 135°C Da (-20°C ? Ta ? +60°C)
• Utilisation en zones dangereuses 0,1 et 2
• Exactitude 0,25% de la lecture
• Réglage de l’étendue de mesure
• Sortie courant 2 ou 4 fils ou Sortie tension 4 fils
Le FCO454 est un transmetteur de pression différentielle faible, entièrement
configurable et à sécurité intrinsèque IP65, adapté aux applications industrielles de
contrôle, de mesure et de surveillance.
La sortie électrique est disponible en linéaire ou avec une fonction racine-carrée afin
de faciliter l’emploi de tubes Pitot-statique ou d’autres éléments laminaires
primaires.
L’option LCD peut afficher des valeurs dans de nombreuses unités scientifiques.

 4 5

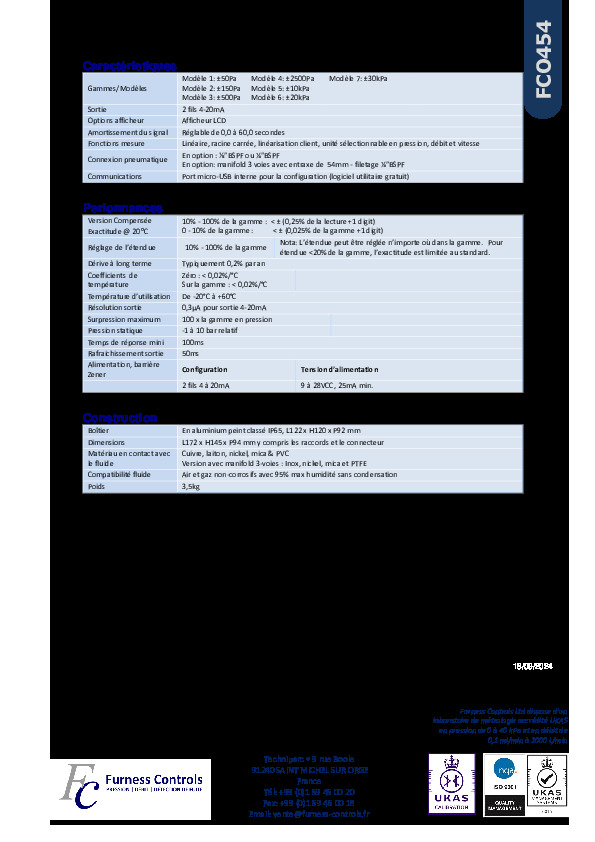

Caractéristiques 4
Modèle 1: ±50Pa Modèle 4: ±2500Pa Modèle 7: ±30kPa O
Gammes/Modèles Modèle 2: ±150Pa Modèle 5: ±10kPa C
Modèle 3: ±500Pa Modèle 6: ±20kPa F
Sortie 2 fils 4-20mA
Options afficheur Afficheur LCD
Amortissement du signal Réglable de 0,0 à 60,0 secondes
Fonctions mesure Linéaire, racine carrée, linéarisation client, unité sélectionnable en pression, débit et vitesse
En option : ?”BSPF ou ¼”BSPF
Connexion pneumatique
En option: manifold 3 voies avec entraxe de 54mm - filetage ¼”BSPF
Communications Port micro-USB interne pour la configuration (logiciel utilitaire gratuit)
Performances
Version Compensée 10% - 100% de la gamme : < ± (0,25% de la lecture +1 digit)
Exactitude @ 20°C 0 - 10% de la gamme : < ± (0,025% de la gamme +1 digit)
Nota: L’étendue peut être réglée n’importe où dans la gamme. Pour
Réglage de l’étendue 10% - 100% de la gamme
étendue <20% de la gamme, l’exactitude est limitée au standard.
Dérive à long terme Typiquement 0,2% par an
Coefficients de Zéro : < 0,02%/°C
température Sur la gamme : < 0,02%/°C
Température d’utilisation De -20°C à +60°C
Résolution sortie 0,3?A pour sortie 4-20mA
Surpression maximum 100 x la gamme en pression
Pression statique -1 à 10 bar relatif
Temps de réponse mini 100ms
Rafraichissement sortie 50ms
Alimentation, barrière
Configuration Tension d’alimentation
Zener
2 fils 4 à 20mA 9 à 28VCC, 25mA min.
Construction
Boîtier En aluminium peint classé IP65, L122 x H120 x P92 mm
Dimensions L172 x H145 x P94 mm y compris les raccords et le connecteur
Matériau en contact avec Cuivre, laiton, nickel, mica & PVC
le fluide Version avec manifold 3-voies : Inox, nickel, mica et PTFE
Compatibilité fluide Air et gaz non-corrosifs avec 95% max humidité sans condensation
Poids 3,5kg
Les informations contenues dans ce document peuvent être sujettes à changement sans préavis.





18/09/2024

Furness Controls Ltd dispose d’un
laboratoire de métrologie accrédité UKAS
en pression de 0 à 40 kPa et en débit de
0,1 ml/min à 2000 L/min
