FCO442 Français
Contenu du document

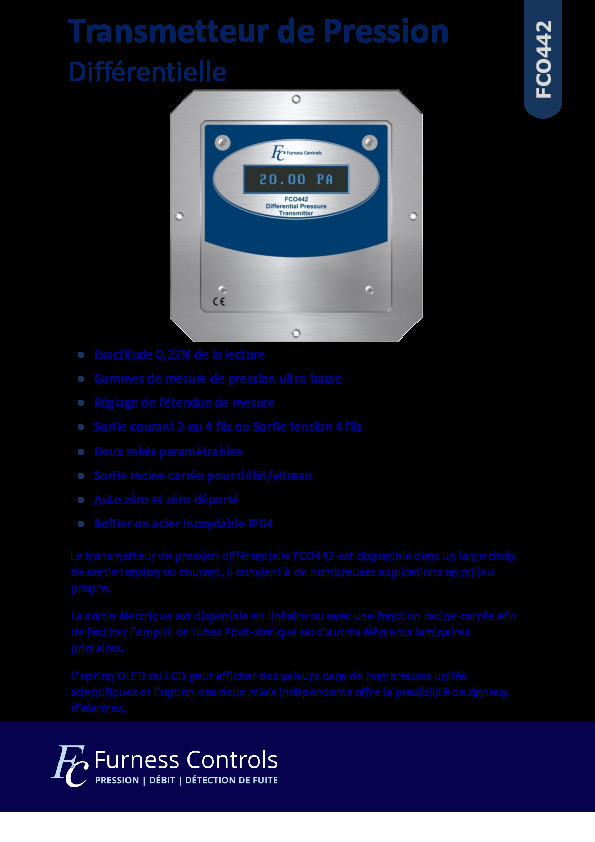

Transmetteur de Pression 2 4
Différentielle 4 OCF
• Exactitude 0,25% de la lecture
• Gammes de mesure de pression ultra-basse
• Réglage de l’étendue de mesure
• Sortie courant 2 ou 4 fils ou Sortie tension 4 fils
• Deux relais paramétrables
• Sortie racine carrée pour débit/vitesse
• Auto zéro et zéro déporté
• Boîtier en acier inoxydable IP64
Le transmetteur de pression différentielle FCO442 est disponible dans un large choix
de sortie tension ou courant. Il convient à de nombreuses applications en milieu
propre.
La sortie électrique est disponible en linéaire ou avec une fonction racine-carrée afin
de faciliter l’emploi de tubes Pitot-statique ou d’autres éléments laminaires
primaires.
L’option OLED ou LCD peut afficher des valeurs dans de nombreuses unités
scientifiques et l’option des deux relais indépendants offre la possibilité de signaux
d’alarmes.
2 4

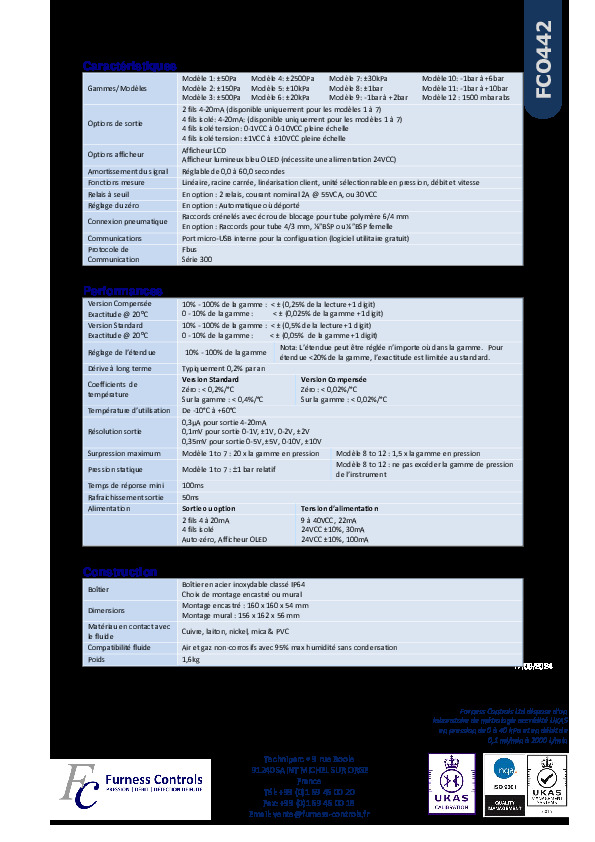

Caractéristiques 4
Modèle 1: ±50Pa Modèle 4: ±2500Pa Modèle 7: ±30kPa Modèle 10: -1bar à +6bar O
Gammes/Modèles Modèle 2: ±150Pa Modèle 5: ±10kPa Modèle 8: ±1bar Modèle 11: -1bar à +10bar C
Modèle 3: ±500Pa Modèle 6: ±20kPa Modèle 9: -1bar à +2bar Modèle 12 : 1500 mbar abs F
2 fils 4-20mA (disponible uniquement pour les modèles 1 à 7)
4 fils isolé: 4-20mA: (disponible uniquement pour les modèles 1 à 7)
Options de sortie
4 fils isolé tension: 0-1VCC à 0-10VCC pleine échelle
4 fils isolé tension: ±1VCC à ±10VCC pleine échelle
Afficheur LCD
Options afficheur
Afficheur lumineux bleu OLED (nécessite une alimentation 24VCC)
Amortissement du signal Réglable de 0,0 à 60,0 secondes
Fonctions mesure Linéaire, racine carrée, linéarisation client, unité sélectionnable en pression, débit et vitesse
Relais à seuil En option : 2 relais, courant nominal 2A @ 55VCA, ou 30VCC
Réglage du zéro En option : Automatique où déporté
Raccords crénelés avec écrou de blocage pour tube polymère 6/4 mm
Connexion pneumatique
En option : Raccords pour tube 4/3 mm, ?”BSP ou ¼”BSP femelle
Communications Port micro-USB interne pour la configuration (logiciel utilitaire gratuit)
Protocole de Fbus
Communication Série 300
Performances
Version Compensée 10% - 100% de la gamme : < ± (0,25% de la lecture +1 digit)
Exactitude @ 20°C 0 - 10% de la gamme : < ± (0,025% de la gamme +1 digit)
Version Standard 10% - 100% de la gamme : < ± (0,5% de la lecture +1 digit)
Exactitude @ 20°C 0 - 10% de la gamme : < ± (0,05% de la gamme +1 digit)
Nota: L’étendue peut être réglée n’importe où dans la gamme. Pour
Réglage de l’étendue 10% - 100% de la gamme
étendue <20% de la gamme, l’exactitude est limitée au standard.
Dérive à long terme Typiquement 0,2% par an
Version Standard Version Compensée
Coefficients de
Zéro : < 0,2%/°C Zéro : < 0,02%/°C
température
Sur la gamme : < 0,4%/°C Sur la gamme : < 0,02%/°C
Température d’utilisation De -10°C à +60°C
0,3?A pour sortie 4-20mA
Résolution sortie 0,1mV pour sortie 0-1V, ±1V, 0-2V, ±2V
0,35mV pour sortie 0-5V, ±5V, 0-10V, ±10V
Surpression maximum Modèle 1 to 7 : 20 x la gamme en pression Modèle 8 to 12 : 1,5 x la gamme en pression
Modèle 8 to 12 : ne pas excéder la gamme de pression
Pression statique Modèle 1 to 7 : ±1 bar relatif
de l’instrument
Temps de réponse mini 100ms
Rafraichissement sortie 50ms
Alimentation Sortie ou option Tension d’alimentation
2 fils 4 à 20mA 9 à 40VCC, 22mA
4 fils isolé 24VCC ±10%, 30mA
Auto-zéro, Afficheur OLED 24VCC ±10%, 100mA
Construction
Boîtier en acier inoxydable classé IP64
Boîtier
Choix de montage encastré ou mural
Montage encastré : 160 x 160 x 54 mm
Dimensions
Montage mural : 156 x 162 x 56 mm
Matériau en contact avec
Cuivre, laiton, nickel, mica & PVC
le fluide
Compatibilité fluide Air et gaz non-corrosifs avec 95% max humidité sans condensation
Poids 1,6kg
17/09/2024
Les informations contenues dans ce document peuvent être sujettes à changement sans préavis.
Furness Controls Ltd dispose d’un
laboratoire de métrologie accrédité UKAS
en pression de 0 à 40 kPa et en débit de
0,1 ml/min à 2000 L/min
Techniparc • 3 rue Boole
91240 SAINT MICHEL SUR ORGE
France
Tél: +33 (0)1 69 46 00 20
Fax: +33 (0)1 69 46 00 18
Email: vente@furness-controls.fr
0580
