Version MOBILE de l'IMAGING-PAM Série M

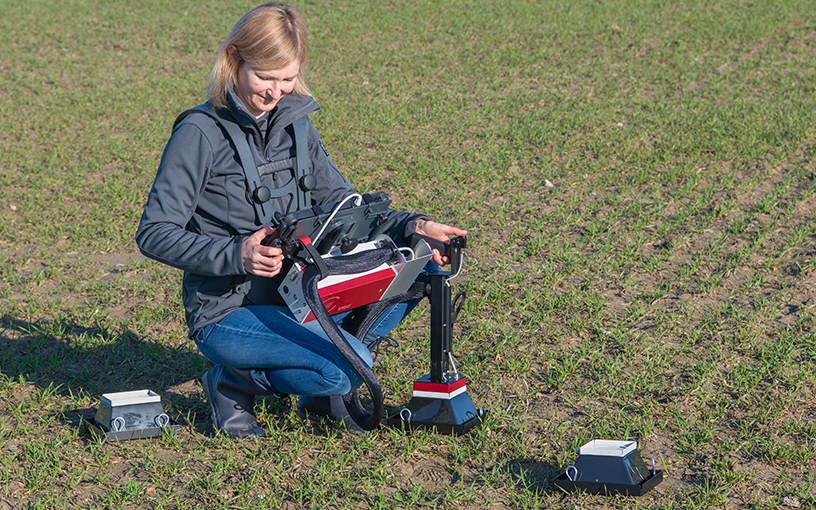

Sonder les céréales au stade du tallage.

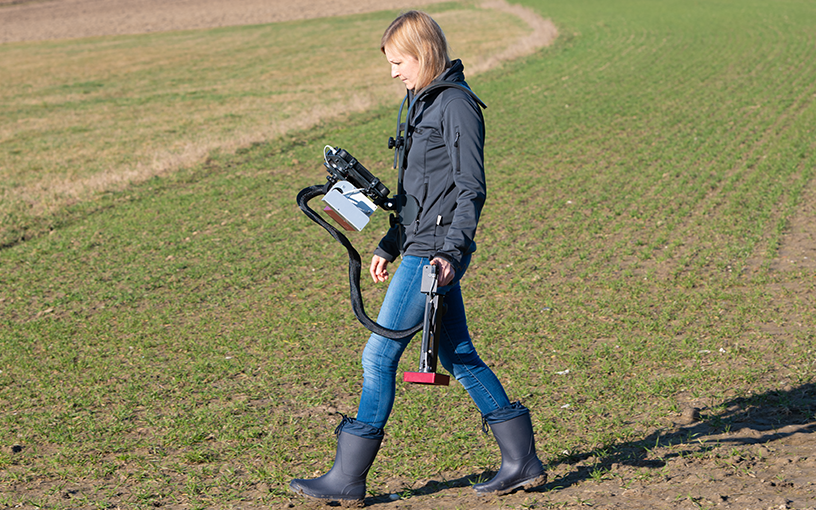

Sur le chemin de la prochaine boîte d’acclimatation à l’obscurité.

La version mobile de l’IMAGING-PAM est particulièrement dédiée à l’étude des petites plantes, de la végétation au sol et des incrustations photosynthétiques (lichen…). Une boîte d’acclimatation à l’obscurité nouvellement développée facilite les mesures sur le terrain du rendement quantique photosynthétique maximal du photosynthèse II (Fv/Fm). La poignée d’extension et le bouton de déclenchement de la tête de mesure confèrent au système d’excellentes propriétés ergonomiques.

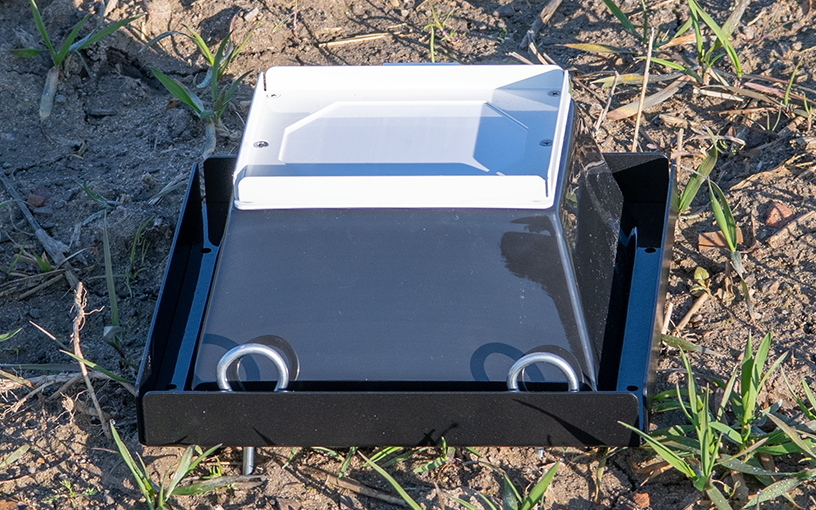

Boîte d'acclimatation à l’obscurité avec obturateur fermé.

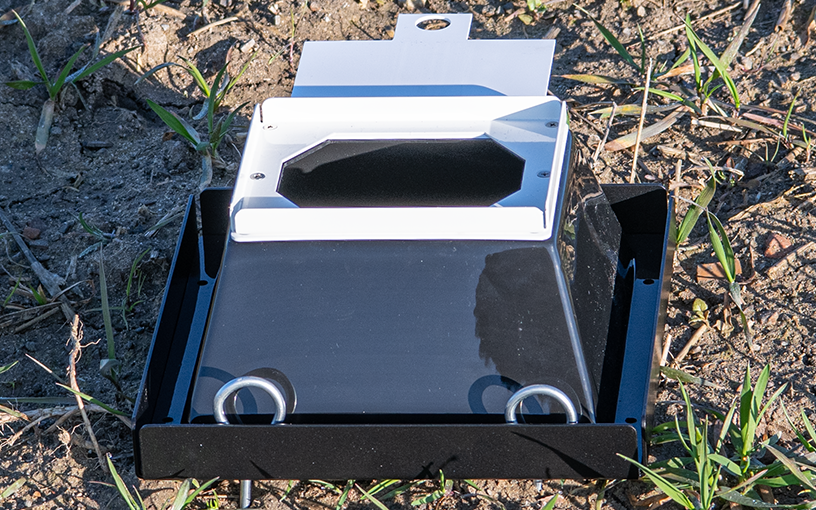

Boîte d'acclimatation à l’obscurité avec obturateur ouvert.

Une grande mobilité sur le terrain est obtenue en montant sur un plateau de transport ventral l’ordinateur tablette du système, lisible en plein soleil et son unité de contrôle. Le système de transport peut facilement être adapté aux dimensions physiques individuelles de l’utilisateur.

Boîte d’acclimatation à l’obscurité : plaque de base en aluminium avec ouverture centrale pour la plante à examiner.

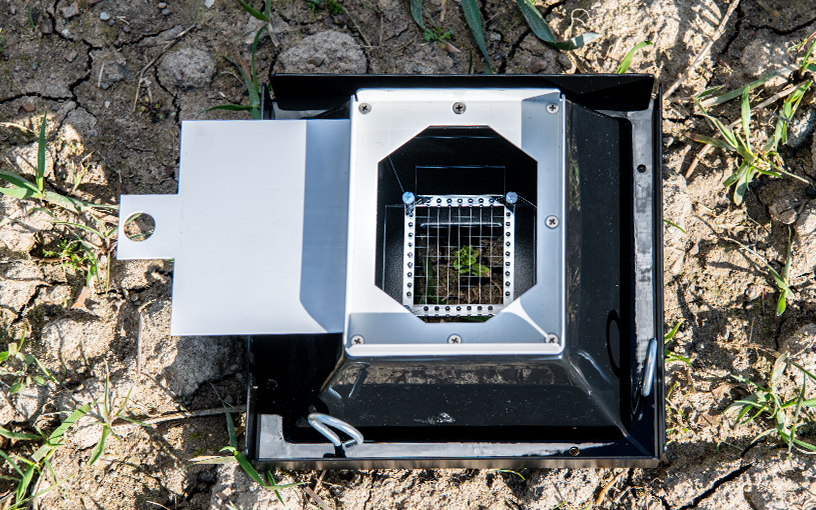

Boîte d'acclimatation sombre. Vue de l'intérieur avec un filet en nylon pour garder les plus grandes plantes dans le champ de vision de la caméra.

Pour un exemple d’application, voir la revue “Precision Agriculture”.

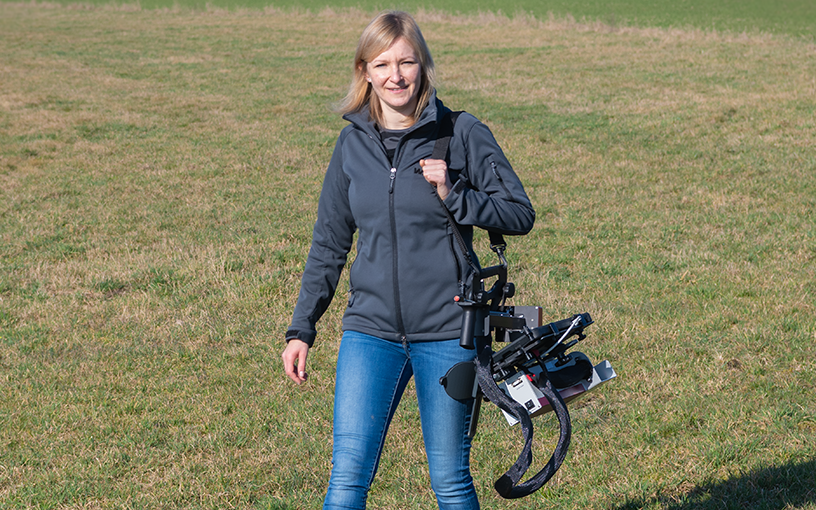

Version MOBILE posée sur l’épaule.

Composants du système de la version MOBILE

Unité de contrôle multiple

Unité de contrôle multiple pour les caméras GigE avec toutes les connexions de câbles situées à une extrémité du boîtier.

Tête de mesure

Caméra IMAG-K6 très sensible avec objectif K6-MIN (F1.4/f=25 mm) montée sur une unité d’éclairage bleu IMAG-MIN/B qui est équipée d’une poignée d’extension de 35 cm de long et d’un bouton de déclenchement.

Plateau de transport ventral

Plateau porté par une paire d’épaulières et une ceinture de hanches. Le plateau peut contenir l’unité de contrôle multiple et l’ordinateur tablette. Avec un dispositif de retenue pour le transport de la tête de mesure.

Logiciel

Version la plus récente du logiciel ImagingWinGigE pour les ordinateurs Windows 10 et mises à jour du logiciel.

Tablette électronique

Ordinateur tablette entièrement durci avec écran tactile de 11,6 pouces lisible en plein soleil, y compris batteries de rechange et chargeur externe. Avec le système d’exploitation Windows 10 et le logiciel ImagingWinGigE préinstallés.

Boîtes d’acclimatation à l’obscurité

Cinq boîtes. Chacune avec un obturateur sur le dessus et un site d’accueil pour la tête de mesure. En bas, un cadre en aluminium avec une ouverture pour la plante ou la zone à étudier.

Autres articles

Chargeur de batterie 2120-N pour charger la batterie Li-ion interne

Caisse de transport.
